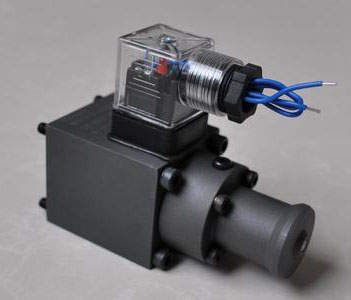

比例電磁鐵的特性
電液比例控制技術是一門起步較晚，但發展迅速、應用已相當廣泛的機電液一體化綜合技術。今天，電液比例控制技術以其一系列優點在工業中應用已經相當普遍，在新系統設計和舊設備改造中正成為用戶的重要選擇方案，對提高企業的技術專裝備水平和設備的自動化程度，發揮了重要的作用。電液比例控制技術一個發展趨勢是與電液伺服技術技術的密切結合，產生所謂的電液比例伺服技術。下面小編就簡要介紹一下比例電磁鐵的特性。
比例電磁鐵位移-力特性的實現原理
比例電磁鐵的磁路在工作氣隙附近被分為兩個部分，其中的一部分沿軸向穿過工作氣隙進入靴，產生端面力Fm1;而另一部分穿過徑向間隙進入導套前端，產生軸向附加力Fm2。兩者的綜合就得到了比例電磁鐵的水平位移-力特性。該特殊形式磁路的形成，主要是由于采用了隔磁環節結構，構成了一個帶錐形周邊的盆形靴。
比例電磁鐵電流-力特性
由于本設計中用的比例電磁鐵是力控制型，這種比例電磁鐵的銜鐵工作在有效行程區域內時，改變控制線圈的電流，可調節輸出電磁力的大小。由于在比例放大器中設置了電流負反饋環節，在電流設定值恒定不變時，即使磁阻變化，也可使電磁力保持不變。下圖為相應的電流-力特性曲線。 圖比例電磁鐵的電流-力特性曲線
對比例閥的性能指標的分析
靜態性能指標
(1)滯環 電液比例閥的輸入電流在正負額定值之間作一次往復循環時，同一輸出值(壓力或流量)對應的輸入電流存在差值△I。通常規定差值中的比值與額定電流的百分比為電液比例閥的滯環誤差。滯環誤差越小，電液比例閥靜態性能越好，一般允許滯環誤差為7%。
(2)線性范圍及線性度 為了保證電液比例閥輸出的流量或壓力與輸入的電流成正比變化，一般將壓力――電流、流量――電流的工作范圍取在特性曲線的近似直線部分，這個工作范圍稱為電液比例閥的線性范圍。線性度是指線性范圍內特性曲線與直線的位移相對于額定輸入電流的百分比。選擇電液比例閥時，應選線性范圍寬及線性度小的閥。
(3)分辨率 電液比例閥輸出的流量或壓力發生微小變化(△Q或 p)時，所需要的輸入電流的變化量與額定輸入電流的百分比稱為分辨率。分辨率小，靜態性能好，但分辨率不能過小，否則會使閥的工作不穩定。
(4)重復精度 在某一壓力或流量下重復輸入電流，多次輸入電流的差值 與額定輸入電流的百分比稱為重復精度。重復精度越小閥的性能越好。
動態性能指標
(1)階躍響應 當給定的輸入電流為階躍信號時，輸出的壓力或流量達到穩定狀態所需的時間稱為階躍時間，它的大小反映了比例閥動作的靈敏度。階躍時間一般應小于0.45s。所謂穩定狀態系指輸出信號大于調定值的98%的工況。
(2)頻率響應 當加入頻率為ω的正弦擾動時，在穩定狀態下輸出和輸入的復數比值關系稱為頻率響應。電液比例閥的頻率響應定義在增益為-3db、滯后相位角為-45°處，該處的頻率越高，閥的性能越好。
