油研03型J9-50YC
型號：MFJ9-50YC
用途：油研型十通徑電磁閥
交流電壓（Ｖ）：110 220
內孔直徑：Φ26
線圈長度：47.5
用途：油研型十通徑電磁閥
交流電壓（Ｖ）：110 220
內孔直徑：Φ26
線圈長度：47.5
電話：0372-2222196
微信：15236526823
微信：15236526823
在線咨詢
產品中心
比例電磁鐵
開關電磁鐵
其他類型電磁鐵
電磁閥線圈
- 產品詳情
- 特性曲線

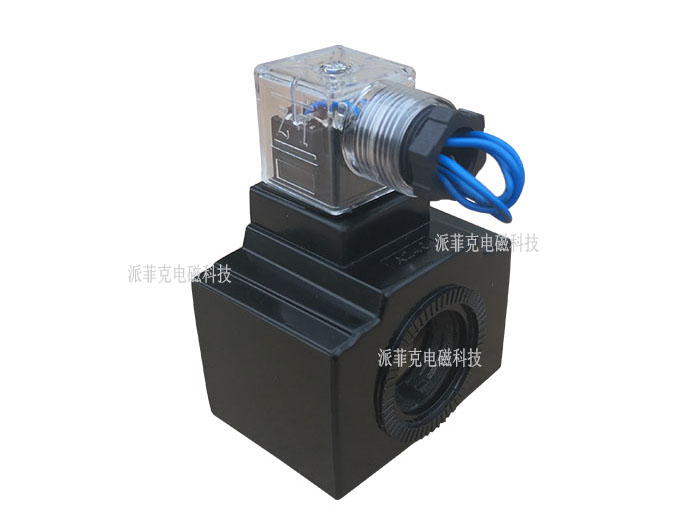

產品型號：J9-50YC
產品描述：
MFJ9-50YC電磁鐵可配套日本油研型(YUKEN)03系列螺紋聯結的電磁換向閥
本系列電磁鐵適用于交流50Hz/60Hz，電壓至380V的控制電路中，作為液壓電磁換向閥的動力元件。可配套于日本油研型（YUKEN）六、十通徑接線盒式螺紋聯結電磁換向閥。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110% (特殊要求可訂貨時提出）。
● 外殼防護等級為IP65。
技術參數：
額定電壓（V） | AC 220/50HZ | 消耗功率（W） | 46 |
吸持電流（A/220V 50HZ） | 0.4 | 起步電流（A/220V 50HZ） | 1.5 |
持續通電率（%） | 100 | 額定推力（N） | ≥50 |
全行程 | 9 | 額定行程 | 4 |
承受油壓（MPa） | 21 | 防護等級 | IP65 |
切換頻率（t/h） | 12000 | 工作壽命 | 10X10---6 |
外形及安裝尺寸：
樣本說明：
如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的連接尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
S-F測試曲線：
通電時間-溫度曲線：
注：特性曲線僅供參考。
主要性能參數均為試驗條件下獲得。本公司保留修改參數的權力。
